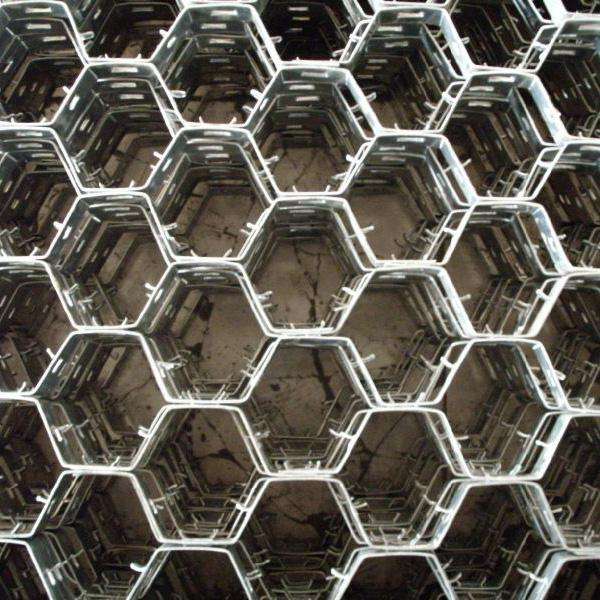

在正常生产时炉口耐火温度较高用龟甲网衬里更适合

    在正常生产时炉口耐火龟甲网衬里的温度较高，而在停车时（特别是在吊烧嘴的情况下）由于受烧嘴冷却盘管的冷却作用（或大量冷空气的进入）使炉口耐火衬里的温度急剧下降，开车后温度又很快上升。一次开停车相当于一次急冷急热。据检测结果，刚玉砖急冷急热4次就产生裂纹。而从1983年底投用至1991年4月第五次停工大修期间，2台气化炉累计开停车195次，每台气化炉平均19.4d开停车1次。如此频繁的开停车造成刚玉砖频繁的急冷急热而损坏严重。

    另外，在停车时，炉内充满水蒸气，由于烧嘴冷却盘管的冷却作用，易在炉口部位产生冷凝水，冷凝水、炭黑、炉渣等的侵蚀，易引起刚玉砖的剥落和浇注料的因失效、炭化而跑损。损坏原因造成气化炉炉口耐火衬里损坏的主要原因有以下几点。

    热应力太大。由于德士古烧嘴冷却盘管的冷却作用，使炉口砖上部保持相对较低的温度，而炉口砖下部由于受炉膛内的高温辐射和高温气体对流的影响，保持着较高的温度。正因为上、下两端的温差很大，易造成炉口砖热应力过大而开裂。如烧嘴喷口损坏、烧嘴冷却水盘管漏水、烧嘴安装不对中、过氧超温、激冷环损坏、激冷水溢进燃烧室等。刚玉砖等耐火材料质量差、施工砌筑质量不过关、烘炉质量差等。改进措施在对以上几个方面进行攻关的同时，对耐火衬里方面进行了改进。气化炉耐火衬里更换的原因是燃烧室筒体下部刚玉砖损坏或减薄严重，而此时筒体上部和拱顶部刚玉砖的厚度仍然较大，因此只要增加熔损减薄很快的筒体下部刚玉砖的厚度，再用龟甲网做其衬里，延长该部位刚玉砖的使用寿命，就可以延长整个气化炉耐火衬里的使用寿命。
